◆ MM-DWQX-01 全自动定位清洗机

功能描述

1. 工艺流程：磨床出料传送机把料放到指定位置→上料机械手取料进入清洗机（机械手自动上料）→罩杯定位喷淋清洗→罩杯定位喷淋清洗→罩杯强制吹干→热风吹干（加热）→罩杯定位雾化涂油→出料（X\Y轴机械自动到链条上取料放入整列盘内）。
2. 上料：上料输送机接磨床机械出料，将工件传送到清洗机内指定位置进入清洗工位。
3. 罩杯定位清洗：喷淋油泵选用南方大扬程油泵，配变频器控制油泵流量大小，提升流量利用率，喷淋端配备单向节流专用阀门，当流量压力达到时阀门打开喷淋清洗，当流量压力小时自动关闭阻止水往下滴，更有效的保护油泵。
4. 吹干系统：吹干系统设计为独立箱体，先采用压缩空气吹干孔内油渍，后由大功率风泵提供动力，设有热风吹干产品。油箱里的油可自动回流到清洗油箱，设有手动开关。
5. 搬送机构：机构设计为夹持式搬运机械手，同时将产品提起横移再放下，减少产品在通道中的摩擦，夹持手抓设计为通用型换型号不需更换工装。
6. 清洗吹干后单个产品实现雾化涂油，采用定位式单节拍喷雾，罩杯下降后开始喷雾，罩杯上升时雾化停止做到精准雾化。选用高精度雾化喷头及多余雾的回收。
7. 出料装盘机：感应到有料时机械手自动到清洗机出料口取料，按顺序放入料盘定位孔内；出料机设有2个料盘位置，一个料盘装满后机械手取盘放入升降机构位置机构往下降一个盘的高度，可叠放6盘料，再由人工搬出。

清洗箱体配独立过滤系统，过滤系统采用1级过滤，为20u过滤芯。喷淋清洗装置下降到离产品约10mm距离强制喷淋，清洗范围覆盖整个产品区域，确保清洗清洁度，清洗时间可设定。

动力泵采用大扬程油泵，当流量过大时可调节溢流。油箱里的清洗油经过1级过滤芯过滤后才用到达喷淋头清洗产品，需要定时更换过滤芯，以确保清洁度和油路畅通。

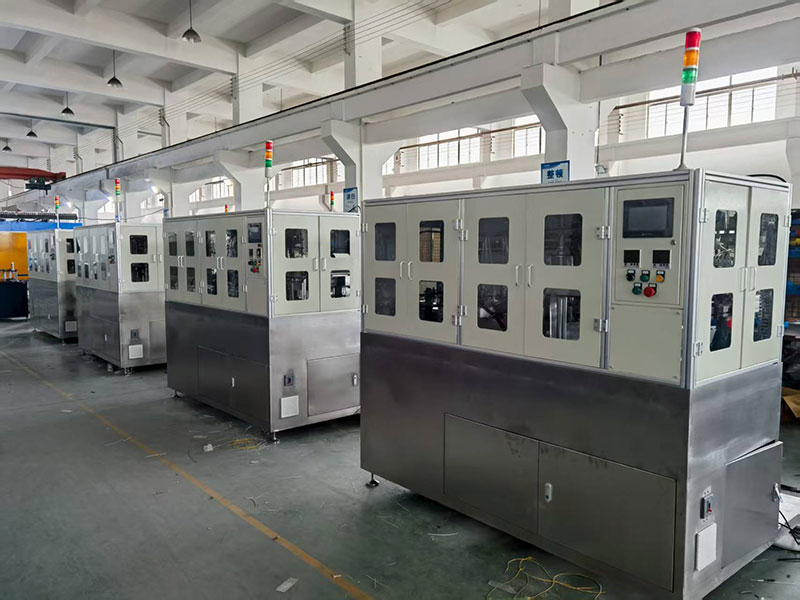

设备图片

标准配置

控制系统 欧姆龙 触摸屏 威纶

气动元件 亚德克 各类开关 国产

技术参数

型号范围

MM-DWQX-01 ：轴类产品定位清洗机

工作节拍

9.0-10.0 秒/件

进料高度

950±50 mm (注: 机脚到上料皮带高度)

电压频率

380V / 三相 / 50HZ

气源压力

0.4~0.6 Mpa (注：进气源需冷冻干燥处理)

体积/重量

2600×1400×1800mm / 1000kg

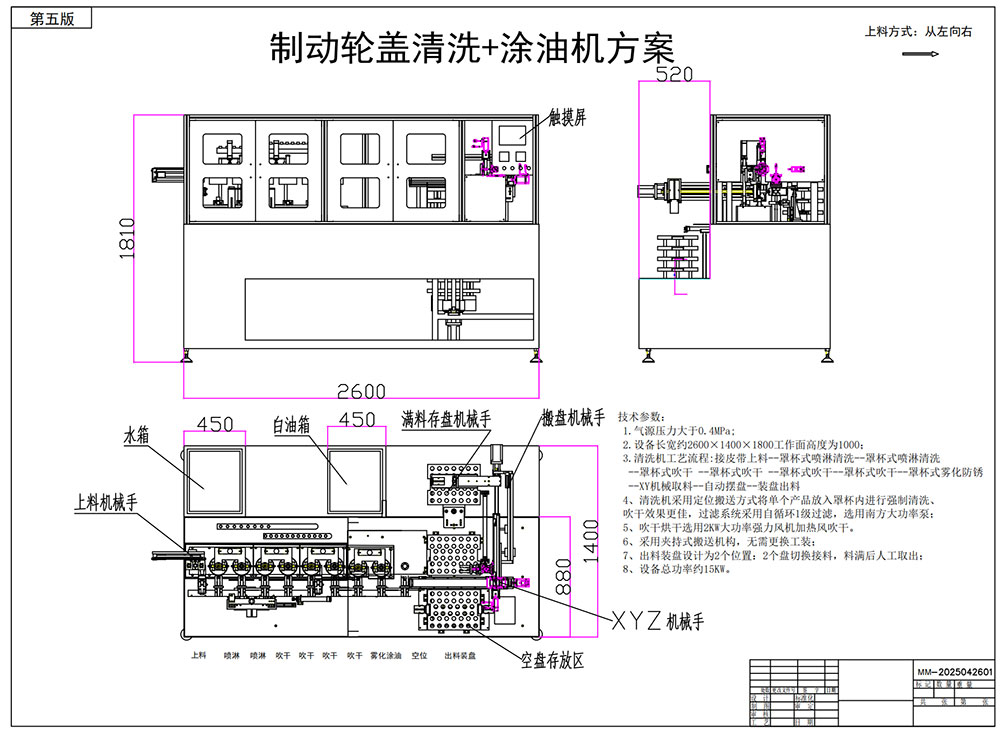

外形示意
