轴承半自动测量分选机

装配设备系列

◆ MM-HTJ-03 半自动测量分选机

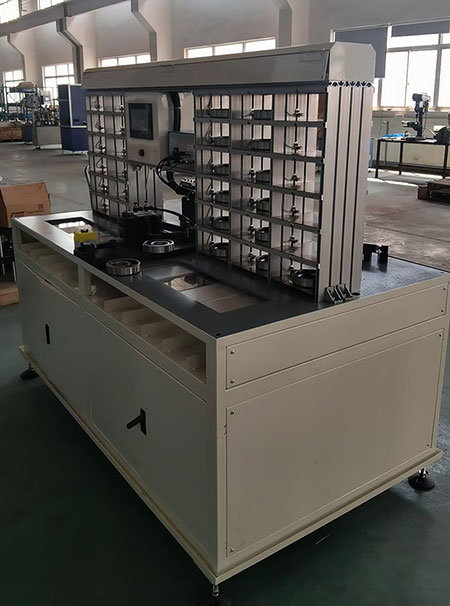

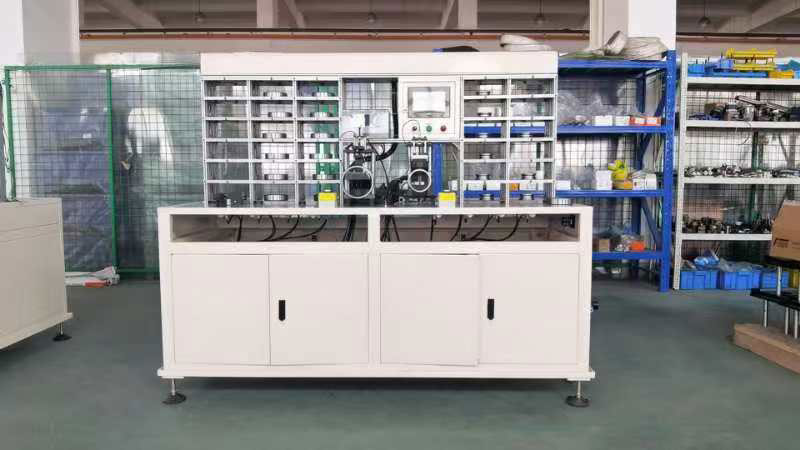

设备图片

标准配置

控制系统 欧姆龙 测量仪器 东方马波斯

气动元件 亚德克 输送电机 国产

触摸屏 信捷 各类开关 国产

设备概述

BY-JY-AM 型半自动快换型合套仪主要用于中大型深沟球轴承的配圈选球合套等组装工序，设备结构简单，调整方便，高效稳定，是取代手工装配的******选择！

功能描述

1、内/外圈人工放入测量工位.

2、内/外圈自动测量, 东方测量仪器,马波斯测笔 仪器精度: 0.1μm, 重复测量误差: ±1μm.

4、内/外圈料库储存内外圈滚道直径尺寸内圈12组、外圈18组，根据触摸屏设定的游隙值﹐计算选取钢球。

5、钢球组数8组, 钢球尺寸触摸屏可设定.

6、根据设定的游隙上下限自动计算并选钢球, 自动下钢球并球数确认.

7、手工装球合套.

8、适用于小批量多品种生产，快速换型简单易操作。

技术参数

型号范围

MM-HTJ-03

外径：80-180 mm

加工节拍： 6.0-10秒/件

进料高度

850±50 mm (注: 机脚到上料皮带高度)

电压频率

220V / 单相 / 50HZ

气源压力

0.4~0.6 Mpa (注：进气源需冷冻干燥处理)

体积/重量

1900×1000×1800mm / 700kg

加工精度

合套率：100%

游隙合格率：99%在5um以内，

使用环境及对零部件要求

温度：28℃左右

湿度：70%

套圈散差：5um以内

清洁度：符合国标要求

外形示意
