◆ MM-ZYJC-01 全自动噪音分析机

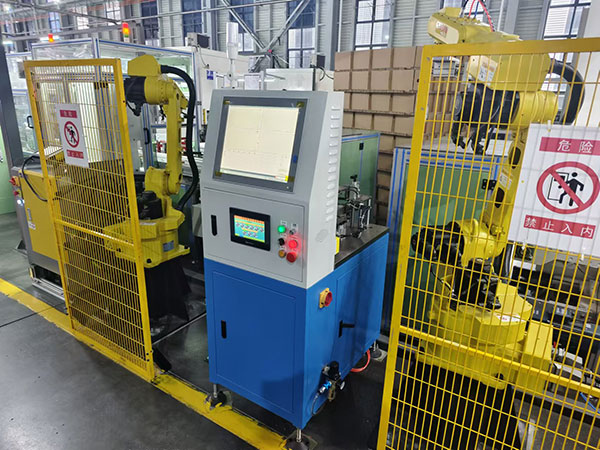

设备图片

标准配置

控制系统 欧姆龙 触摸屏 威纶

气动元件 亚德克 各类开关 国产

功能描述

1. 1、工艺流程：机器人将离合器从流水线上取出放入检测机（皮带轮朝下）→自动套皮带涨紧→定位气缸压紧工件→检测探头前进接触工件→传动电机启动正转检测约2秒，反转检测约2秒→脱开刹车带检测约1秒→同时分析出噪音不良→电脑屏上显示分析数据→OK品机械手放入流水线→噪音异常品进入人工检验房→检测数据支持下。
2. 上下料：上下料由2台独立的6轴机械手完成，由工厂自己提供，本设备提供工件到位确认传感器。及检测完成的OK品信号及不良品信号给到出料机械手。
3. 采集端：将传感器装在易于发出振动与噪音部位，目前选择安装在壳体轴承位、行星减速齿轮位、输出轴位置。
4. 驱动端：传动动力选择750W伺服电机，通过皮带传动离合器，以约650rpm转速匀速旋转。机械手将离合器从流水线上取出放到检测机后机构自动套上传动皮带并涨紧。
5. 信号过程：本系统将振动信号转换为电信号，并且在测量过程中4路信号可通过触摸屏切换听取各路声音，便于调试和验证声音是否与空气传播声音一至（理论上会强度会更强）。
6. 分析端：采集卡给到电脑将所获取的型号以波形的形式展示出来，并且跟随的有多维度的数据，观测数据的差导，来识别产品的振动噪音品质。
7. 本设备特点：针对夏普型离合器开发的自动检测噪音异常的分析系统及自动化上下料设备，具有自动化程度高，分析软件自动采集信振动信号，基于傅里叶变换，分析振动的能量分布，通过分呗值数据显示及波形图显示振动的形式及异常声音，简单明了。

技术参数

型号范围

MM-ZYJC-01 ：离合器及电机类产品振

动噪音分析

工作节拍

MM-ZYJC-01 3.0-3.5 秒/件

进料高度

850±50 mm (注: 机脚到上料皮带高度)

电压频率

220V / 单相 / 50HZ

气源压力

0.4~0.6 Mpa (注：进气源需冷冻干燥处理)

体积/重量

MM-ZYJC-01 8500×600×1600mm / 500kg

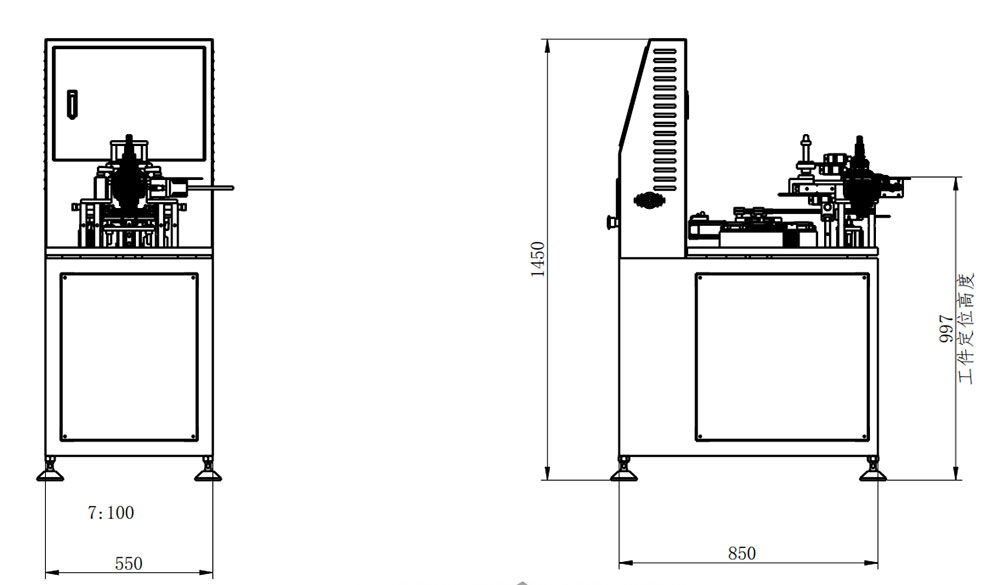

外形示意
